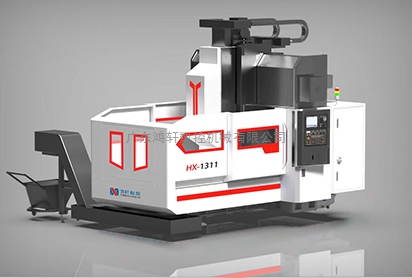

HXCNC-1311龍門加工中心,Y軸導軌選用進口45#重載滾柱導軌支撐,此結構抗震性能好,剛性強,穩定性佳?;聿捎酶邚姸葍炠|鑄鐵,樹脂砂造型,
Z軸導軌選用進口45#重載滾柱導軌,強力潤滑系統,配合雙液壓平衡配重系統, 此結構抗震性能好。
機床特點:Y軸導軌選用進口45#重載滾柱導軌支撐,此結構抗震性能好,剛性強,穩定性佳?;聿捎酶邚姸葍炠|鑄鐵,樹脂砂造型,Z軸導軌選用進口45#重載滾柱導軌,強力潤滑系統,配合雙液壓平衡配重系統, 此結構抗震性能好。
返回列表
HXCNC-1311龍門加工中心,Y軸導軌選用進口45#重載滾柱導軌支撐,此結構抗震性能好,剛性強,穩定性佳?;聿捎酶邚姸葍炠|鑄鐵,樹脂砂造型,
Z軸導軌選用進口45#重載滾柱導軌,強力潤滑系統,配合雙液壓平衡配重系統, 此結構抗震性能好。

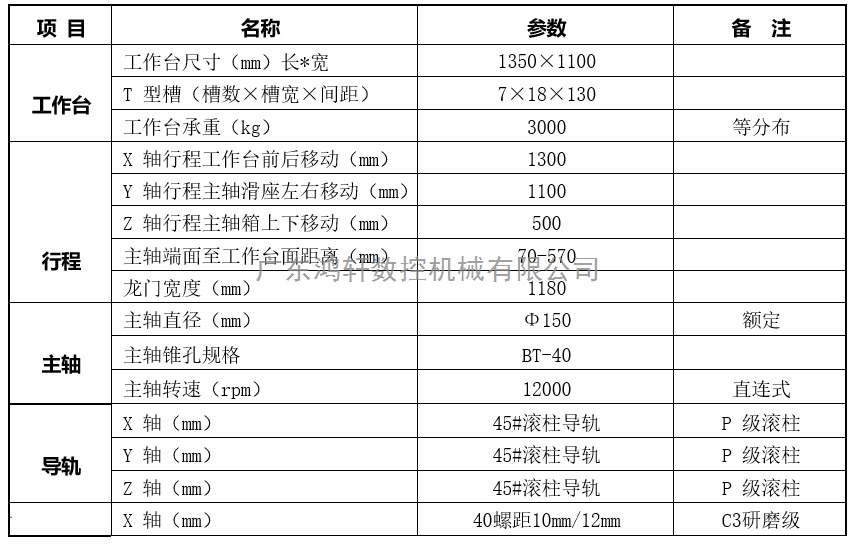

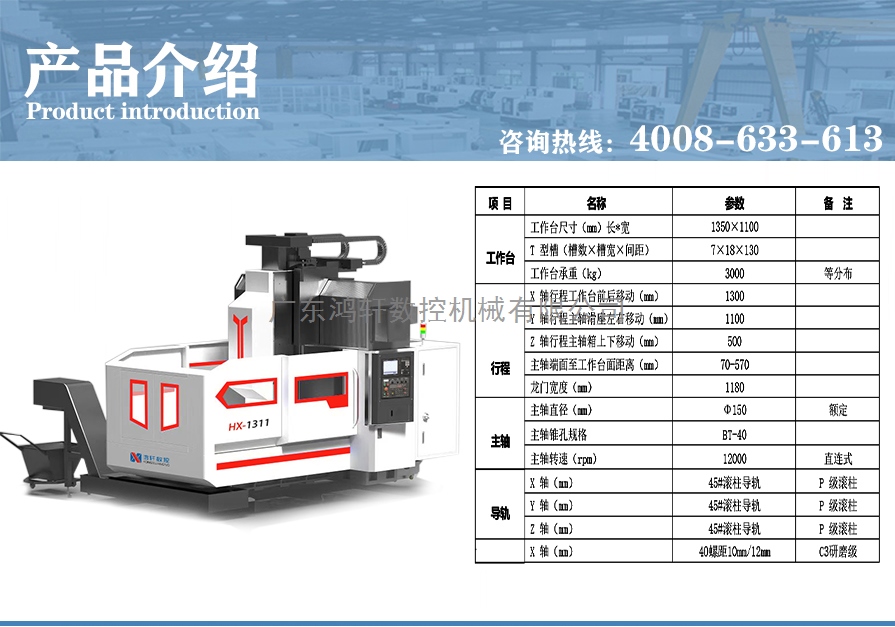

整體結構:該機床為龍門框架固定,工作臺移動結構,主要由工作臺、床身、立柱、橫梁、滑鞍、滑枕、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、旋轉式操作面板以及電控系統等部件組成。
各坐標軸定義:
X軸:工作臺在床身上做前后縱向運動;
Y軸:滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動;
Z軸:滑枕在滑鞍上沿導軌作上下垂直運動;
主軸:主軸選配臺灣進口主軸,采用直連式傳動無級變速,搭載三菱高輸出伺服電機,適合高速切削。主軸BT40-150-12000,直連式傳動。
床身(X軸):床身和工作臺材料均選用高強度優質鑄鐵,樹脂砂造型。床身內部布置加強筋,使床身結構厚重。導軌采用2條重載45滾柱導軌支撐結構,各滾柱直線導軌上密布高承重滑塊,從而使機床得到高剛性和長久穩定的精度。傳動系統采用交流伺服電機,實現X軸的直線往復運動。
橫梁(Y軸):橫梁大件采用高強度優質鑄鐵,樹脂砂造型。Y軸導軌選用進口45#重載滾柱導軌支撐,此結構抗震性能好,剛性強,穩定性佳。傳動系統采用交流伺服電機,通過進口聯軸器1:1直接聯接,帶動重載荷滾珠絲杠旋轉,實現Y軸的直線往復運動
滑枕(Z軸):滑枕采用高強度優質鑄鐵,樹脂砂造型,Z軸導軌選用進口45#重載滾柱導軌,強力潤滑系統,配合雙液壓平衡配重系統, 此結構抗震性能好。Z軸伺服系統采用交流伺服電機通過進口聯軸器1:1帶動重載荷滾珠絲杠旋轉,雙缸液壓氮氣平衡,實現Z軸的高精度往復運動,并且Z軸配有液壓氮氣平衡系統,工作更加平穩。
潤滑系統:整機的導軌和絲杠均采用加壓式集中定時定量潤滑系統,在油路中采用先進的加壓式計量件進行油量控制;能夠對各潤滑點的供油周期和供油量進行調整,并通過電氣系統控制實現全自動集中潤滑。主軸軸承、和絲杠軸承采用德國SKF高級專用鋰基潤滑脂潤滑。
冷卻系統(選配):主軸系統/齒輪變速箱均標配恒溫冷卻系統。標配兩種刀具冷卻系統,即切削液裝置和切削吹氣裝置,切削液箱容量300L
排屑裝置:分布在工作臺兩側各一套螺旋排屑器,設備端部設有提升鏈式排屑器。
換刀系統:刀庫容量為24把,雙臂式自動換刀手臂及凸輪換刀機械,以電機驅動,快速穩定。刀套式大容量儲刀倉,電機及圓筒凸輪的驅動及定位機構,穩定性高。(選配)
系 統:配置高性能三菱M80系列數控系統,保證了機床控制的穩定性,也保證了用戶要求的數控加工功能和輔助功能。
