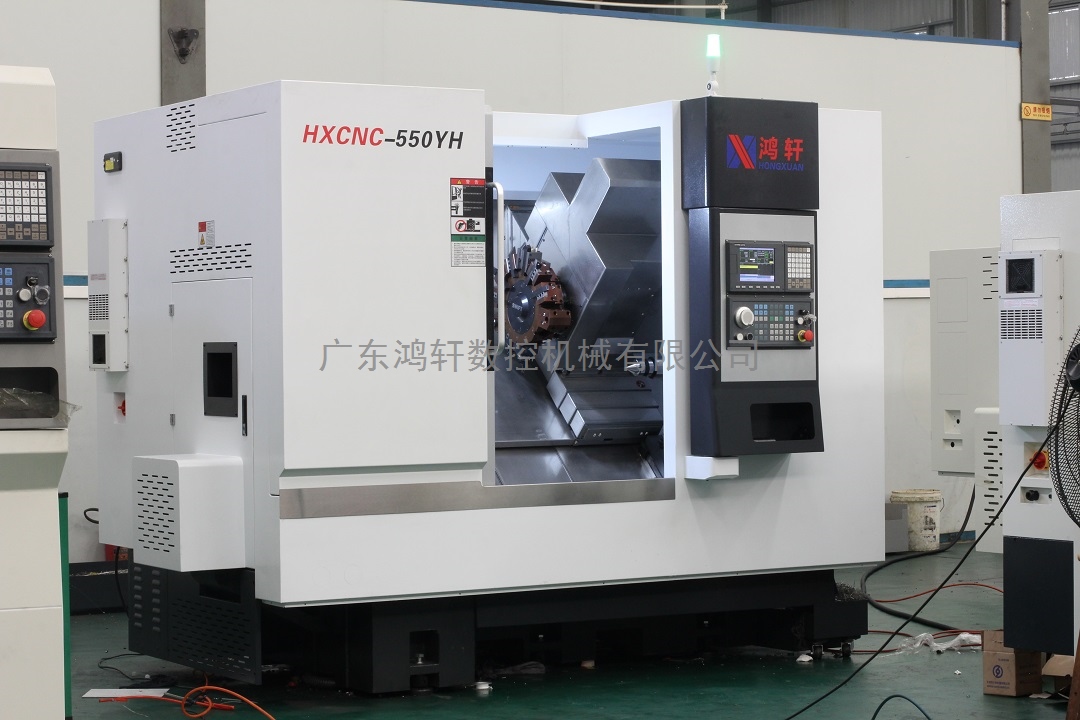

      帶Y軸動力刀塔數控車銑復合-550YH

      型號:HXCNC-550YH

      機床特點:車銑復合數控車床是針對中小型精密復雜零件而設計的、高精度、高性能的精密車銑復合加工機床,配備臺灣原裝齒輪動力軸、可進行高精度、高效率的側銑、側鉆、側攻等復合加工。整機采用鈑金框架結構,優質冷軋鋼板,重量輕,強度高 兼具韌性、硬、剛的優良力學性能

      返回列表

      產品介紹產品特點適用范圍詳細說明



      刀塔式帶Y軸車銑復合車床 , 端面和側面可配動力頭。 可以實現端面和側面的鉆孔 , 攻牙及銑扁加工。 適合有色金屬復雜工藝—次成型加工 , 尾頂行程550mm。

      可液壓油缸控制尾座。


      數控車銑復合車床是針對中小型精密復雜零件而設計的、高精度、高性能的精密車銑復合加工機床,配備臺灣原裝齒輪動力軸、可進行高精度、高效率的側銑、側鉆、側攻等復合加工。


      標準配置明細

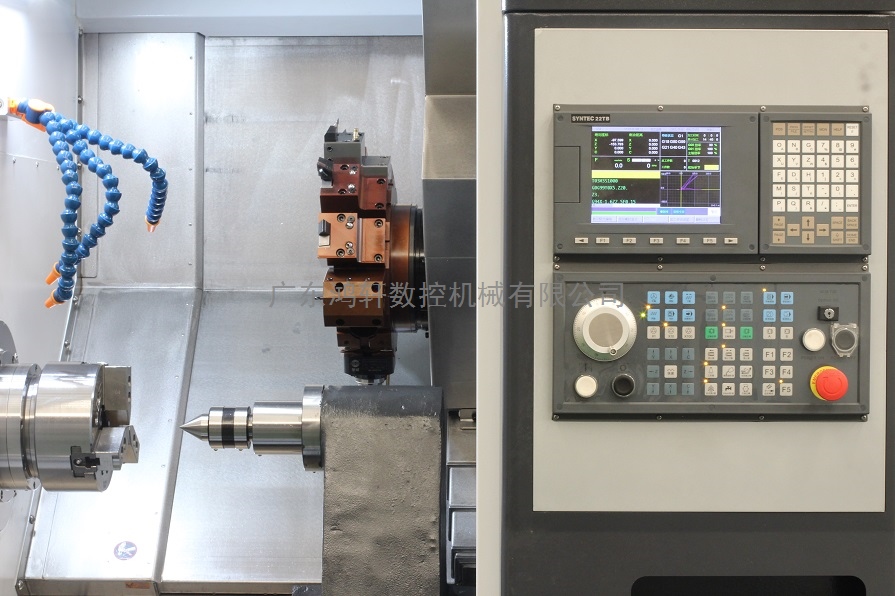

      臺灣新代系統22TB

      自動潤滑系統

      全封閉防護罩

      切屑液系統

      主軸電機11KW/主軸驅動器18.5KW

      機床照明LED工作燈

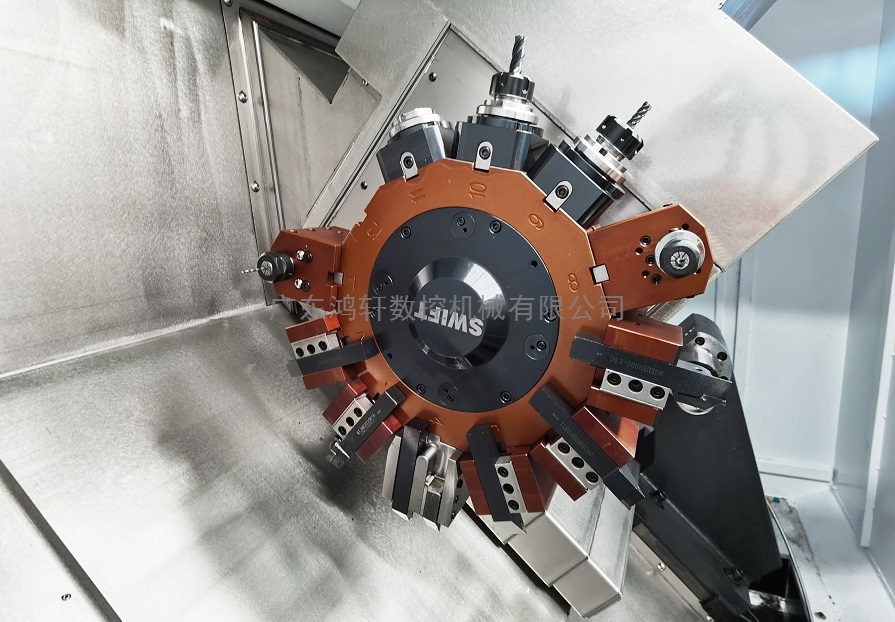

      臺灣SWIFT 16Y-290-12工位動力刀塔

      8寸液壓卡盤

      外徑刀座1個,內徑刀座1個,方刀座1

      90°動力頭1個,0°動力頭1個。

      剛性功牙

      豪華雙色警示燈

      USB和以太網接口

      工具箱和隨機技術文件

      主要部件品牌及規格

      部件名稱

      制造商

      品牌來源地

      規格

      機身

      鴻軒

      中國

      45度整體斜度

      主軸

      御成

      中國臺灣

      A2-6

      X軸Z軸線軌

      HIWIN/PMI

      中國臺灣

      滾柱線軌35/35

      X軸絲桿直徑/螺距

      HIWIN/PMI

      中國臺灣

      ?32mm/10mm(雙螺母)

      Y軸絲桿直徑/螺距

      HIWIN/PMI

      中國臺灣

      ?40mm/10mm(雙螺母)

      Z軸絲桿直徑/螺距

      HIWIN/PMI

      中國臺灣

      ?40mm/11mm(雙螺母)

      X軸絲杠軸承

      NACHI

      日本

      NACHI (25×62-4)

      Z軸絲杠軸承

      NACHI

      日本

      NACHI (25×62-4)

      控制系統

      新代

      中國臺灣

      22TB

      主軸伺服單元

      丹馬/新代

      中國 臺灣

      11KW電機/18.5KW驅動

      X/Y/Z軸伺服單元

      新代

      中國臺灣

      2.4KW/2.3KW/2.4KW

      動力頭伺服

      新代

      中國臺灣

      1.7KW

      刀塔

      SWIFT

      中國臺灣

      16Y-290-12工位動力刀塔(80中心高)

      刀塔電機

      新代

      中國

      1.0KW

      動力頭規格

      堡威

      中國

      ER25

      潤滑油泵

      中國

      2.0L

      冷卻水泵

      洛凱/明澤

      中國

      450W

      550YH車銑復合機整機采用鈑金框架結構,優質冷軋鋼板,重量輕,強度高
      兼具韌性、硬、剛的優良力學性能.

      二.技術參數

      加工范圍

      床身最大回轉直徑

      560MM

      滑板最大回轉直徑

      320MM

      最大加工直徑(盤類)

      450MM

      最大加工工件長度

      550MM

      最大棒料通孔直徑

      ?52MM

      行程

      X軸有效行程(半徑)

      210MM

      Y軸有效行程

      80MM

      Z軸有效行程

      550MM

      主軸

      主軸鼻端形式

      A2-6

      主軸最高轉速

      4500RPM

      主軸通孔直徑

      ?66MM

      主軸電機功率

      電機11KW/驅動18.5KW

      液壓卡盤及回轉油缸規格

      8寸

      主軸中心到地面距離

      1060mm

      主軸中心到前門距離

      440mm

      進給

      快速移動速率X/Y/Z

      24M/MIN

      X/Y/Z軸伺服電機

      2.4KW/2.3KW/2.4KW

      液壓尾座

      尾座套筒規格

      MT-5

      尾座行程

      450MM

      尾座壓力范圍

      4~25Pa

      尾座移動方式

      可程序液壓油缸控制

      尾座結構方式

      35MM滾珠線軌

      刀塔

      刀塔規格

      80中心高,12工位動力刀塔(BMT-45)

      車削刀具規格

      16*16

      鏜刀孔徑

      25MM

      刀位數量

      12

      精度

      定位精度

      ±0.005

      重復定位精度

      ±0.004

      尺寸重量

      外型尺寸

      2900*1900*2200

      重量

      3800KG


      安裝、調試


      1、安裝的前期準備





























      1)請確保機床放置區域地面基礎牢固,大型機器需要預制水泥地基。





























      2)請預先安裝好三相380V,50Hz電源,并確保接地良好,建議附穩壓電源。





























      3)請確保有不低于0.6MPa的氣源并且保證壓縮空氣干燥無水份。





























      4)請提前準備好潤滑油和切屑液,導軌潤滑油規格為ISO VG68.





























      5)請買方指定機臺的操作人員和維護人員,并指派專業人員協助我公司進行機床的安裝調試。

      調試和驗收

      標準名稱

      標準號

      機床幾何精度驗收標準

      JB/T 8771.2-1998

      機床定位精度和重復定位精度驗收標準

      JB/T 8771.4-1998JISB6330

      1)在安裝調試驗收工作之前,由買方按第一條要求做好準備工作。

      2)外觀檢驗:買賣雙方人員進行外觀目測檢視,工具及配件依合同及附件清點驗收。

      3)性能、功能驗收:依據雙方所確定機械及控制器之供貨范圍進行驗收。
